Geperforeerde binnendoosconstructies

Belangrijkste voordelen van geperforeerde binnendoosconstructies

• Zeer goede geluidsisolatie en geluidsabsorptie
• Esthetische afwerking achter de perforatie aan de binnenzijde van het gebouw
• Hoge isolatiewaarden mogelijk
• Perfecte thermische aansluiting door zaagsnede in isolatie
• Optimale luchtdichtheid
• Onbrandbaar en een hoge brandwerendheid (zie tabel brandwerendheid)
• Esthetische vrijheid in gevelbekleding
• Compacte verpakking door gecomprimeerde isolatie op pallets


Hoog akoestisch comfort met geperforeerde binnendoosconstructies

Soms is het extra belangrijk om bij het ontwerp aandacht te besteden aan akoestisch comfort. Denk bijvoorbeeld aan sporthallen of productiehallen met machines. Een hoge geluidsabsorptie is dan belangrijk om zo de nagalmtijd te beperken en te zorgen voor een prettige werkomgeving. Hiervoor is de combinatie van geperforeerde binnendozen en geluidsabsorberende minerale wol isolatie optimaal.

Omdat ook de esthetische afwerking aan de binnenzijde van het gebouw belangrijk is, hebben we speciaal hiervoor ons CLADI-BLACK assortiment ontwikkeld. De 'Black' isolatieproducten zijn voorzien van een zwart glasvlies aan de achterzijde van de plaat. Door deze zwarte laag is de isolatie achter de perforatie niet zichtbaar en blijft de karakteristieke uitstraling van de binnendozen behouden. Voor een verbeterde luchtdichtheid kunnen leveren we ook isolatieplaten met een zwarte, akoestisch open PE-folie aan de achterzijde van de plaat. Dit assortiment noemen we SONO.

Geperforeerde binnendozen voor akoestisch comfort

Binnendoosconstructies met geperforeerde binnendozen hebben een hoge geluidsabsorptie en beperken zo hinderlijke nagalmtijd. In combinatie met de geluidsabsorberende glaswolisolatie zorgen geperforeerde binnendoosconstructies voor optimaal akoestisch comfort voor de gebruikers van het gebouw.

Wilt u zelf ervaren hoe veel prettiger dit klinkt? Klik dan op onderstaande video, zet uw geluid aan en ervaar het zelf!

Eisen aan luchtdichtheid

Bij geperforeerde binnendozen moet u extra aandacht besteden aan luchtdichtheid. Voor industriële gebouwen stelt het bouwbesluit een vangneteis voor de luchtdoorlatendheid van maximaal 200 dm³/s per gebouwvolume van 500 m³. Daarnaast kunnen er projectspecifieke aanvullende eisen gelden, bijvoorbeeld een maximale q_v;10-waarde in dm³/s.m² vloeroppervlak  van het gebouw. En bij een BREEAM-NL waardering kan een maximale luchtdoorlatendheid gelden bij 50 Pascal van 2 m³/h.m² geveloppervlak.

Al onze CLADI-BLACK oplossingen zijn door een onafhankelijk adviesbureau getest op luchtdoorlatendheid in een geperforeerde binnendoosgevel. Met de uitkomsten van deze testen zijn wij in staat een project specifieke luchtdoorlatendheidsberekening uit te voeren en u te adviseren in het juiste product.

De CLADI-BLACK producten kunnen overigens niet zonder meer in elke situatie worden toegepast. Voor projecten met aanvullende luchtdichtheidseisen raden wij ons CLADIWALL-systeem aan. Hiermee kan zelfs ruimschoots worden voldaan aan de strengste eisen betreft q_v;10-waarde en BREEAM-NL.

Luchtdicht bouwen? Maak zelf uw lekverliesberekening

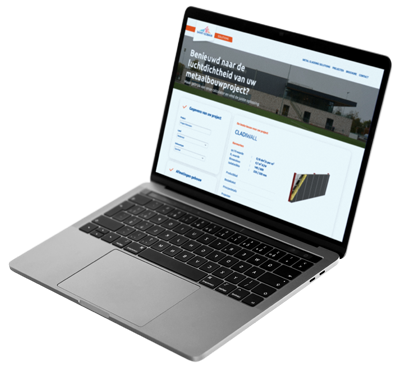

Wilt u de luchtdichtheid bepalen van uw project met geperforeerde binnendozen? Dat kan met onze nieuwe, online calculator.Hiermee berekent u eenvoudig de luchtdichtheid voor zowel Nederland (q_v;10-waarde of q₅₀-waarde) als België  (v₅₀-waarde).

De calculator neemt niet alleen het lekverlies mee door de perforatie, maar ook door de horizontale naden en de verticale aansluiting met de staalkolom.

Daarnaast maakt de tool een inschatting voor de overige gebouwdelen, waardoor u in één oogopslag de geschikte oplossingen ziet voor de vereiste luchtdichtheid. En u kan direct een pdf genereren van de gekozen oplossing. Wel zo makkelijk!

>> Start hier de lekverliesberekening

Technische gegevens

Opbouw binnendozen met horizontale beplating

1) Constructie: geperforeerde, stalen binnendozen 2) Isolatie 3) Omegaprofielen 4) Primaire bevestiger 5) Horizontale, stalen buitenbeplating 6) Secundaire bevestiger

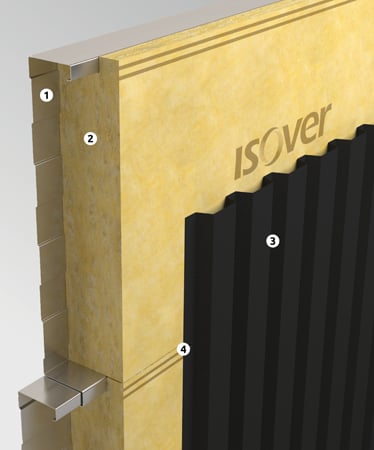

Opbouw binnendozen met verticale beplating

1) Constructie: geperforeerde, stalen binnendozen 2) Isolatie 3) Verticale, stalen buitenbeplating 4) Primaire bevestiger

Thermische isolatie

R_c-waarden voor geperforeerde binnendozen voor nieuwbouw / BENG (volgens NTA 8800)

^{1) In combinatie met RVS-bevestigers
2) Alleen mogelijk met RVS-bevestigers, horizontale beplating met omegaprofielen en een zwak geventileerde luchtspouw ≥ 20 mm.
3) Toepasbaar voor gebouwen van maximaal 30 meter hoog. De Rc-waarde is afhankelijk van het aantal clips per m²}

R_c-waarden voor geperforeerde binnendozen indien geen nieuwbouweis (volgens NTA 8800)

^{4) Verticale buitenbeplating: alleen met RVS-bevestigers. Horizontale buitenbeplating: zowel met RVS- als gegalvaniseerde bevestigers.}

Wilt u zelf een R_c-berekening maken? Dat kan met Isover Termical, het rekenprogramma voor thermische berekeningen.
• Berekening volgens NTA 8800 (BENG)
• Berekening volgens NEN 1068 (EPC)

N.B. Naast Isover-producten kunnen wij ook Rockwool-producten leveren voor metalen binnendoosconstructies.

Brandveiligheid

Alle Isover isolatiematerialen beschikken over de hoogste brandklasse A1 of A2-s1,d0. Dit betekent dat de materialen onbrandbaar zijn en geen of geringe rookproductie en/of druppelvorming geven. Ze leveren dus geen enkele bijdrage aan de verspreiding van brand en de uitstekende brandwerende eigenschappen dragen bovendien bij aan brandveilig bouwen.

Isover ULTIMATE™ lichtgewicht steenwol
Speciaal voor wanneer er extra hoge brandwerendheidseisen gelden is Isover ULTIMATE™ ontwikkeld. Deze nieuwe generatie lichtgewicht steenwol heeft dezelfde positieve eigenschappen als Isover glaswolproducten voor wat betreft de isolatiewaarde, het gebruiksgemak, de milieuaspecten en de efficiency. Daarnaast is Isover ULTIMATE™ een materiaal dat bestand is tegen extra hoge temperaturen, waardoor het over uitstekende brandwerende eigenschappen beschikt.

Brandwerendheid in minuten
In onderstaande tabel vindt u de brandwerendheden van onze Metal Cladding Solutions. Deze waarden zijn tot stand gekomen met vernieuwde brandtesten, conform de meest recente normen en certificeringen (EN 1364-1:2015). De onderliggende rapporten zijn ter inzage.

LET OP: Onderstaande brandwerendheden zijn afhankelijk van de maximale horizontale overspanning van de binnendozen. Neem contact met ons op om te bepalen welke maximale overspanning mogelijk is bij de gestelde brandeis van uw project.

De Metal Cladding Solutions kunnen tot een gebouwhoogte van 15 meter worden toegepast. Is uw gebouw hoger? Laat dan uw brandadviseur, op basis van onze rapporten, beoordelen welke oplossing volstaat voor uw project.

Brandwerendheid (in minuten) bij geperforeerde binnendozen

Weerstand tegen branddoorslag en brandoverslag (WBDBO)
De Nederlandse regelgeving stelt over het algemeen niet direct eisen aan de brandwerendheid, maar aan de weerstand tegen branddoorslag en brandoverslag (WBDBO) tussen twee ruimten. De WBDBO geeft de kortste tijd aan die een brand nodig heeft om uit te breiden van de ene naar de andere ruimte, via de lucht of via constructieonderdelen.

Neem contact op met één van onze adviseurs voor meer informatie over de WBDBO van onze metaalbouwoplossingen.

Bestekteksten

Geperforeerde binnendoosconstructies
