RKL-31 FAÇADE

Slanke houtskeletbouwgevels met een hoge Rc-waarde

RKL-31 FAÇADE helpt u om slankere houtskeletbouwgevels te ontwerpen, terwijl u toch de gewenste isolatiewaarde haalt. RKL-31 FAÇADE onderbreekt koudebruggen, waardoor u met de standaard houtmaten een slankere, lichtere en voordeligere gevel bouwt.

Belangrijkste voordelen RKL-31 Façade

• 30 tot 90 millimeter slankere houtskeletbouwgevels
• Het systeem wordt compleet geleverd met bevestigingsaccessoires
• Elementen kunnen eenvoudig worden geprefabriceerd
• De afwerking is damp-open én waterkerend
• Geschikt voor zowel rabatdelen als metselwerk
• Antraciete toplaag zorgt er in een gevel met open voegen voor dat de isolatie niet zichtbaar is.


Slanke houtskeletbouwgevels met een hoge Rc-waarde

Gevelelement met RKL-31 Façade

Houtskeletbouwgevels kenmerken zich door een lichte en slanke opbouw. Maar door de toenemende eisen aan energiebesparing worden de stijlen en regels steeds zwaarder. Dit maakt het soms lastig om daar met standaard houtmaten aan te voldoen. Gelukkig hebben we hier een oplossing voor.

RKL-31 FAÇADE onderbreekt koudebruggen

Ruimtebesparende Koudebrugonderbrekende LaagHet isolatiesysteem RKL-31 FAÇADE is speciaal hiervoor ontwikkeld. Door de RKL-31 FAÇADE die als isolatielaag vóór de houten stijlen langs loopt, onderbreekt dit systeem nadelige koudebruggen. Zo kan op een eenvoudige manier een slanke gevel worden gerealiseerd met hoge thermische prestaties. Met RKL-31 FAÇADE is het mogelijk om van 30 tot zelfs 90 mm slanker te bouwen. Terwijl u gewoon gebruik kunt blijven maken van standaard houtmaten om aan de eisen te voldoen. Zo zijn houtskeletbouwgevels lichter, slanker én voordeliger!

Heeft u interesse in dit ruimtebesparende, koudebrugreducerende systeem? Vraag dan een projectmatig advies aan.


Technische gegevens RKL-31 Façade

Gevelsluitend element met metselwerk

Opbouw

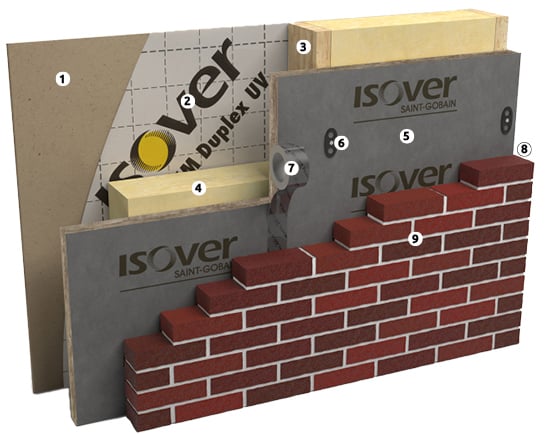

3d RKL-31 Façade met metselwerk

1) 12,5 mm Gyproc gipskartonplaat
2) Isover Vario® KM Duplex UV klimaatfolie
3) Houten stijl- en regelwerk
4) Isover Systemroll
5) Isover RKL-31 Façade
6) Isover RKL Spacer
7) Isover Façade Tape
8) Niet geventileerde luchtspouw ≥ 20 mm
9) Baksteen metselwerk dikte 100 mm


Rc-waarden volgens BENG (NTA 8800)

Isolatie Isolatiedikte Houtmaat

Hout-
percentage*

RKL-dikte Rc in
m2.K/W
Systemroll 700 170 mm 170 mm 20% 50 mm 5,21
Systemroll 1000 180 mm 184 mm 20% 30 mm 4,97
Systemroll 700 170 mm 170 mm 22% 50 mm 5,11
Systemroll 1000 180 mm 184 mm 22% 30 mm 4,85

* Voor niet-dragende elementen is gerekend met 20% hout en voor dragende elementen met 22%. Bij dragende elementen is gerekend met een extra beplating van 9 mm in de Rc-berekening. Voor berekeningen met andere houtpercentages, zie het rekenprogramma Termical van Isover.


Gevelsluitend element met gevelbekleding

Opbouw

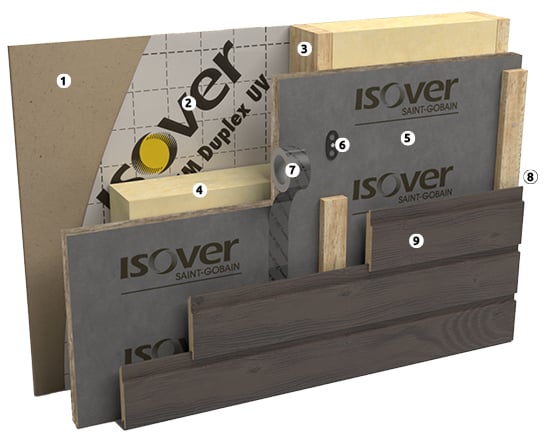

3d RKL-31 Façade met rabatdelen 1) 12,5 mm Gyproc gipskartonplaat
2) Isover Vario® KM Duplex UV klimaatfolie
3) Houten stijl- en regelwerk
4) Isover Systemroll
5) Isover RKL-31 Façade
6) Isover RKL Spacer
7) Isover Façade Tape
8) Geventileerde luchtspouw ≥ 25 mm, gevormd door spijkerregels
9) Buitenbekleding, houten delen of beplating


Rc-waarden volgens BENG (NTA 8800)

Isolatie Isolatiedikte Houtmaat

Hout-
percentage*

RKL-dikte Rc in
m2.K/W
Systemroll 1000 180 mm 184 mm 20% 50 mm 5,33
Systemroll 700 190 mm 190 mm 20% 50 mm 5,31
Systemroll 1000 180 mm 184 mm 22% 50 mm 5,20
Systemroll 700 190 mm 190 mm 22% 50 mm 5,20

* Voor niet-dragende elementen is gerekend met 20% hout en voor dragende elementen met 22%. Bij dragende elementen is gerekend met een extra beplating van 9 mm in de Rc-berekening. Voor berekeningen met andere houtpercentages, zie het rekenprogramma Termical van Isover.
