Binnendoosconstructies met Rc ≥ 4,7

Isolatie oplossingen die voldoen aan de nieuwste regelgeving

Het Bouwbesluit stelt een minimale Rc-eis voor nieuwbouw metalen gevels van 4,7 m².K/W (volgens BENG-regelgeving). Wij bieden een assortiment met diverse isolatie oplossingen, waarmee deze Rc-waarde te behalen is in combinatie met metalen binnendozen. Het assortiment bestaat uit zowel geprefabriceerde oplossingen (CLADIWALL), systeemoplossingen (CLADIPLUS) als ISOVER isolatieproducten voor binnendoosconstructies. Hierdoor kunt u optimaal inspelen op de nieuwste ontwikkelingen op het gebied van duurzaam bouwen.



Van EPC naar BENG

Vanaf 1 januari 2021 ging de EPC als meetinstrument voor de energieprestatie van gebouwen over op BENG. BENG is nieuwe regelgeving die moet zorgen voor Bijna EnergieNeutrale Gebouwen. Voor de gevel betekent dit concreet dat de minimale Rc-waarde omhoog is gegaan van 4,5 naar 4,7 m².K/W. Hieraan moet u dus vanaf januari 2021 voldoen bij het aanvragen van de omgevingsvergunning voor uw nieuwbouwproject. Al onze oplossingen voor binnendoosconstructies die voldoen aan de vorige Bouwbesluit-eis (Rc ≥ 4,5 m².K/W) zijn BENG-proof en voldoen dus aan de minimale Rc ≥ 4,7 m².K/W.



Binnendoosconstructies met Rc ≥ 4,5

Toepassing

Met binnendoosconstructies met een Rc ≥ 4,7 m².K/W kunt u metalen gevels brandveilig, akoestisch en thermisch isoleren conform de nieuwste regelgeving. Dit is al mogelijk vanaf een isolatiedikte van 170 mm in een 110/600 binnendoos.

Alle isolatieproducten zijn bekleed met glasvlies of een aluminium cachering en aan één langszijde voorzien van een zaagsnede ter plaatse van de flens van de binnendoos voor een prettige en naadloze verwerking.



Voordelen

  • Esthetische vrijheid in gevelbekleding
  • Hoge isolatiewaarde
  • Perfecte thermische aansluiting door zaagsnede in isolatie
  • Onbrandbaar en hoge brandveiligheid
  • Zeer goede geluidsisolatie en geluidsabsorptie
  • Snel en eenvoudig te verwerken
  • Compacte verpakking door gecomprimeerde isolatie op pallets
  • Extra hoge bouwsnelheid mogelijk met CLADIWALL



Opbouw

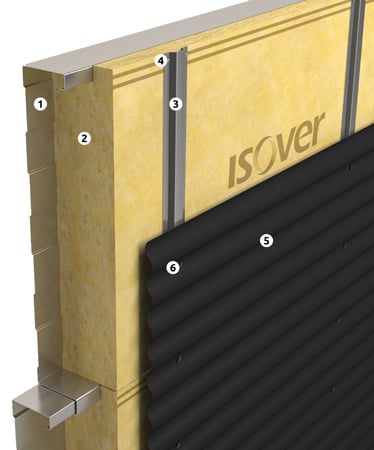

Horizontale beplating

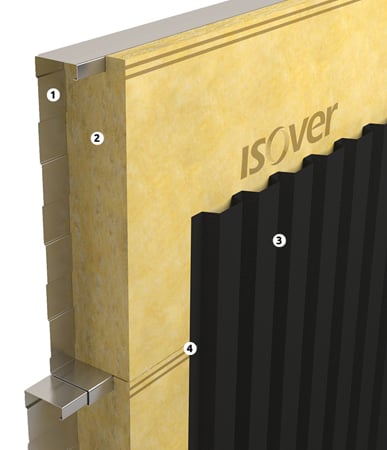

Verticale beplating

Horizontale beplating



Verticale beplating



Prestaties

Technische gegevens

Brandveiligheid* (Conform EN13501-1) A2-s1,d0 of beter
Thermische eigenschappen (Rc-waarde) ≥ 4,7 m2.K/W
WBDBO  60 - 240 minuten
Geluidsabsorptie** (Aw) 0,80 - 0,85
Geluidsisolatie (Rw) 47 - 50 dB
NCR 0,85
Waterdampdiffusiecoëfficiënt μ ≈ 1,0
Vochtgedrag isolatie Niet capillair
Niet hygroscopisch
Dampopen
Waterafstotend
Overige eigenschappen Rotvrij
Geen voedingsbodem voor ongedierte
Niet corrosief
Vormvast

*Brandveiligheid is van toepassing op de isolatieproducten

**Geluidsabsorptie geldt voor geperforeerde binnendozen



Assortiment

CLADIPAN 31



CLADIPAN 31 ULTRA



ULTIMATE CLADIPAN 31

Isolatieplaat
Dikte: 200 mm1)
Toepassing: 140/600 binnendoos



Isolatieplaat – extra dun
Dikte: 170 mm2)
Toepassing: 110/600 binnendoos



Isolatieplaat – extra brandveilig
Dikte: 200 mm1)
Toepassing: 140/600 binnendoos



CLADIPAN 31





CLADIPAN 31 ULTRA





ULTIMATE CLADIPAN 31



CLADIPLUS



CLADIWALL





Gevelisolatiesysteem
Dikte: 210 mm3)
Toepassing: in bestaande 90/500 binnendoos



Prefab element
Dikte: 220 mm
Toepassing: extra hoge bouwsnelheid





CLADIPLUS





CLADIWALL









1) In combinatie met RVS bevestigers.

2) Alleen mogelijk in combinatie met RVS bevestigers en horizontale beplating met omegaprofielen. In de berekening is uitgegaan van een zwak geventileerde luchtspouw van > 20 mm.

3) Alleen mogelijk in windgebieden 2 en 3 voor gebouwen tot een maximale hoogte van 20 meter en maximaal 30% van het geveloppervlak in de randzone.

Gerelateerde documenten

Brochure Metal Cladding Solutions

Catalogue Metal Cladding Solutions Benelux (FR)

Catalogus Metal Cladding Solutions Benelux (NL)

Liste de prix Metal Cladding Solutions 2023 BE

Prijslijst Metal Cladding Solutions 2023 BE

Prijslijst Metal Cladding Solutions 2023 NL

Productblad ISOVER Cladipan 31

Productblad ISOVER Cladipan 31 Ultra

Productblad ISOVER ULTIMATE Cladipan 31
